LEGRABOX 標準高さ M側部

レグラボックス　標準高さM側部

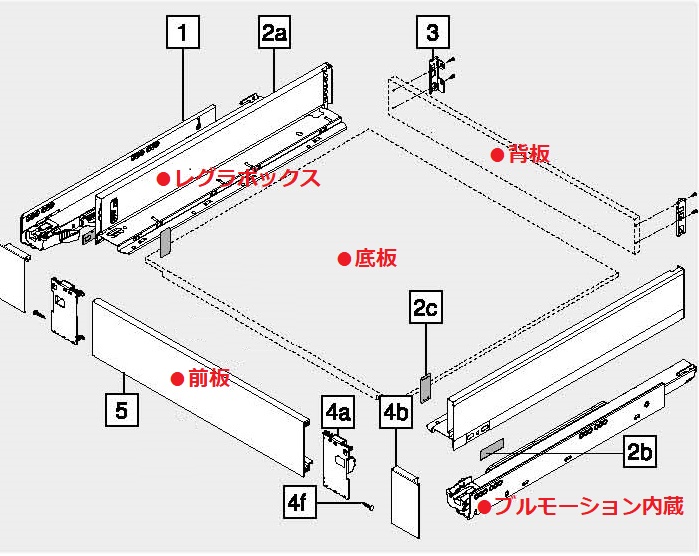

LEGRABOX 標準高さM側部 内引出

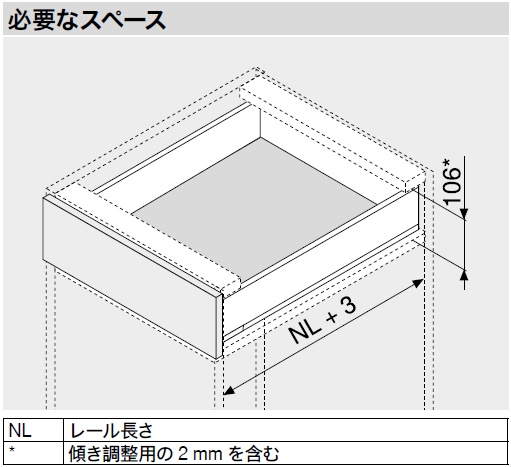

必要なスペース

LEGRABOX 標準高さM側部

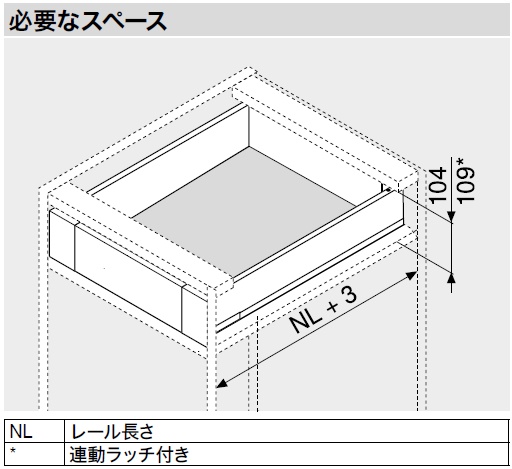

必要なスペース

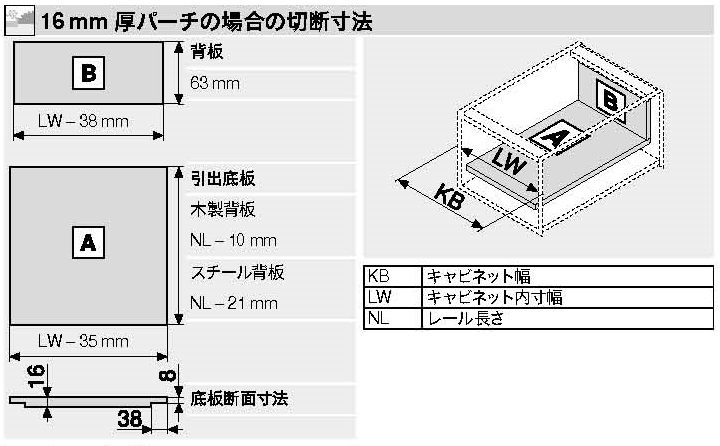

LEGRABOX M側部 板寸法

板寸法の算出方法は参考画像よりご確認ください。

底板には38mm、8mmの切欠きが必要です。
・底板幅・・・LW(キャビネット内寸)-35mm
・底板奥行・・・NL(レール長さ)-10mm
・底板切欠きは断面寸法を参照
・背板幅・・・LW(キャビネット内寸)-38mm
・背板高さ・・・63mm

LEGRABOX OGM 標準高さM側部

オリオングレーマット色

LEGRABOX OGM 内引出Aタイプ

LEGRABOX 標準高さM側部　オリオングレーマット色 アルミ前板・背板(グラファイト色)・底板(グラファイト色)つき 内引出

LEGRABOX OGM Bタイプ

LEGRABOX 標準高さM側部 オリオングレーマット色 背板(グラファイト色)・底板(グラファイト色)つき

LEGRABOX OGM Cタイプ

LEGRABOX 標準高さM側部 オリオングレーマット色 部品のみ

LEGRABOX SWM 標準高さM側部

シルクホワイトマット色

LEGRABOX SWM 内引出Aタイプ

LEGRABOX 標準高さM側部 シルクホワイトマット色 アルミ前板・背板(グラファイト色)・底板(グラファイト色)つき 内引出

LEGRABOX SWM Bタイプ

LEGRABOX 標準高さM側部 シルクホワイトマット色 背板(グラファイト色)・底板(グラファイト色)つき

LEGRABOX SWM Cタイプ

LEGRABOX 標準高さM側部 シルクホワイトマット色 部品のみ

LEGRABOX TSM 標準高さM側部

テラブラックマット色

LEGRABOX TSM 内引出Aタイプ

LEGRABOX 標準高さM側部 テラブラックマット色 アルミ前板・背板(グラファイト色)・底板(グラファイト色)つき 内引出

LEGRABOX TSM Bタイプ

LEGRABOX 標準高さM側部 テラブラックマット色 背板(グラファイト色)・底板(グラファイト色)つき

LEGRABOX TSM Cタイプ

LEGRABOX 標準高さM側部 テラブラックマット色 部品のみ
